دستگاه کارتخوان بتا 1201 از گروه محصولات کنترل تردد بتا می باشد که جهت بالا بردن امنیت و کنترل تردد در اماکن مختلف بکار گرفته می شود . سیستم اکسس کنترل قابلیت فرمان دادن به انواع سیستم های اتوماتیک مانند راهبند درب اتوماتیک شیشه ای و پارکینگی ، بالابر و ... را دارا می باشد . همچنین در بعضی از مدل ها امکان گزارش گیری از تردد به جهت حضور و غیاب افراد را نیز فراهم می آورد .
کارتخوان RFID بتا قابلیت تعریف 1000 کاربر را دارا می باشد که می توان کاربران را از طریق رمز ، کارت و یا تگ معرفی نمود . یکی از ویژگی های این محصول حذف کاربر بدون حضور فیزیکی کارت یا تگ می باشد که این امر در هنگام گم شدن و یا سرقت کارت سبب عدم به خطر افتادن امنیت می شود .

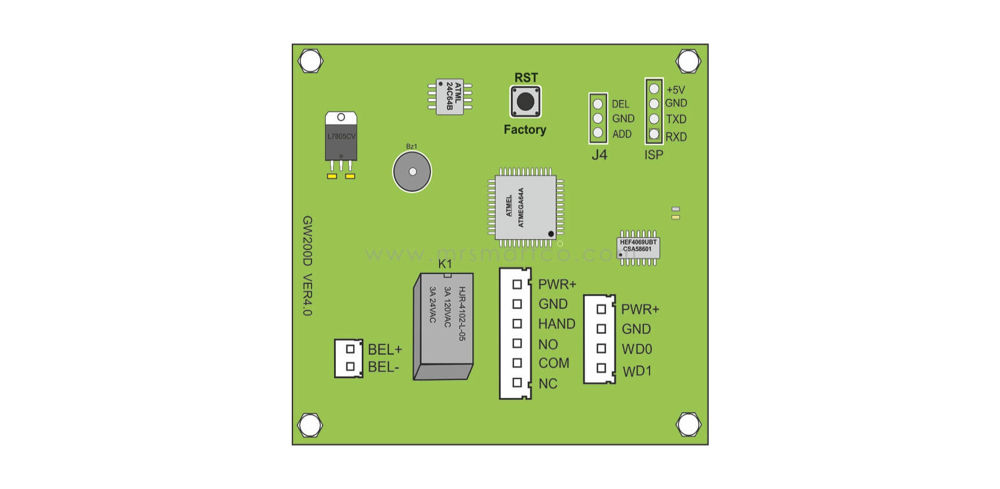

نمای فنی اکسس کنترل بتا مدل 1201
_1000.jpeg)
کارکرد اکسس کنترل 1201 بتا با برق 12 ولت DC است و خروجی آن دارای یک رله آزاد می باشد که می توان برای اتصال به قفل برقی استفاده نمود . دستگاه کارتخوان 1201 بتا برای محیط های تجاری ، اداری ، شرکت ها ، بیمارستان ها و ... بسیار مناسب می باشد و می توان میزان ساعت کارکرد کارکنان را نیز مشخص نمود . همچنین قابلیت تعریف رمز و تشخیص کارت نیز سبب افزایش امنیت می شود .

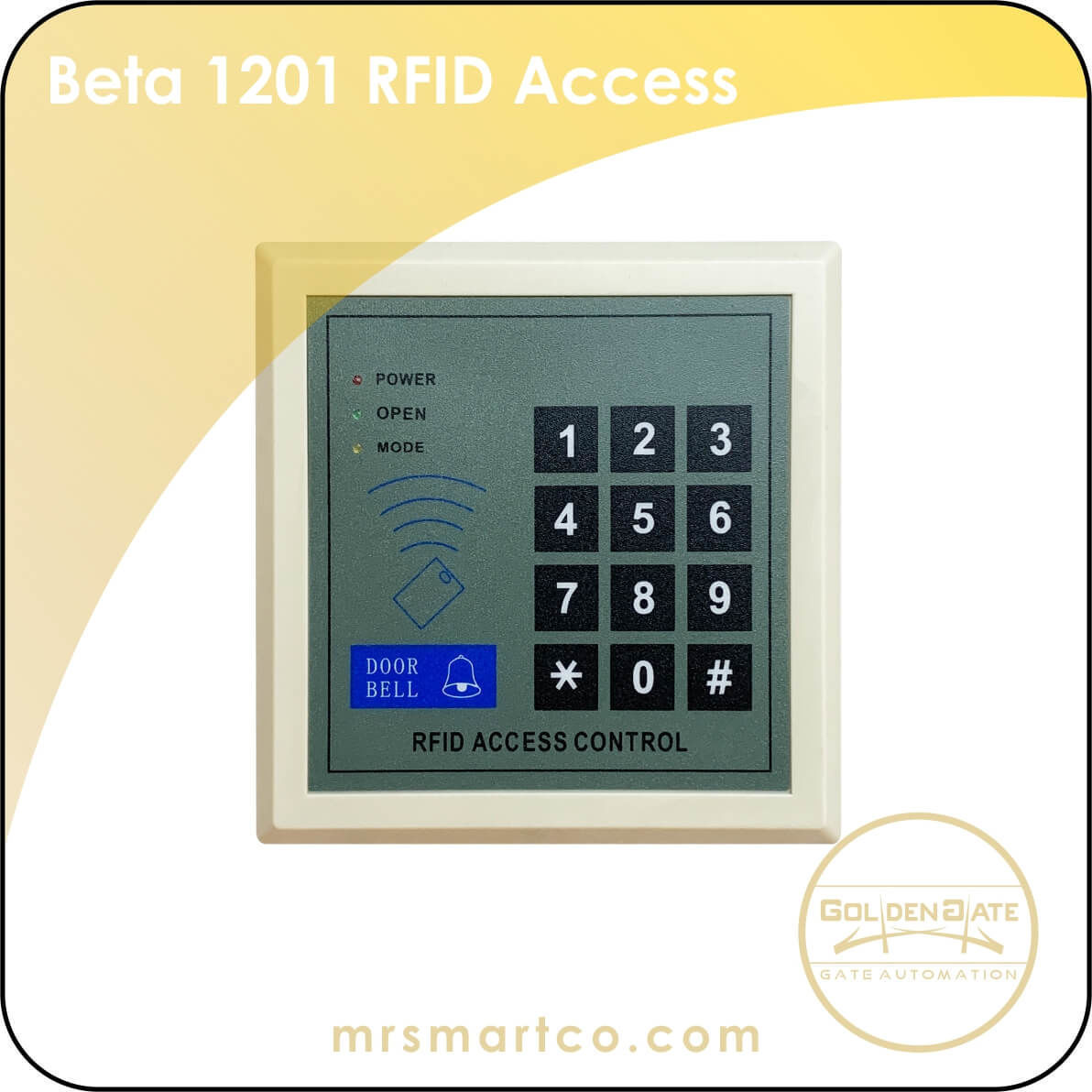

ظاهر اکسس کنترل BSI 1201 مربعی شکل به ابعاد 117 * 117میلیمتر می باشد که دارای صفحه کلید جهت وارد کردن رمز و قسمت تشخیص کارت ( RFID ) می باشد که با نزدیک کردن کارت یا تگ کاربر را شناسایی می کند ، دکمه DOOR BELL روی کارتخوان 1201 بتا می تواند بعنوان زنگ برای کاربرانی که به دستگاه معرفی نشده اند و اجازه عبور ندارند بکار رود .
جدول سیم بندی کارتخوان بتا مدل 1201
|
کانکتور
|
نام
|
رنگ
|
عملکرد
|
|
J1
( 6 پین )
|
+PWR
|
قرمز
|
مثبت تغذیه ورودی
|
|
GND
|
مشکی
|
منفی تغذیه ورودی
|
|
HAND
|
زرد
|
کلید خروج
|
|
NO
|
آبی
|
رله نرمالی اُپن ( Normaly Open )
|
|
COM
|
طوسی
|
رله مشترک ( COM )
|
|
NC
|
سبز
|
رله نرمالی کلوز ( Normaly Close )
|
|
J2
( 4 پین )
|
+PWR
|
قرمز
|
مثبت تغذیه جانبی
|
|
GND
|
مشکی
|
منفی تغذیه جانبی
|
|
WD0
|
سبز
|
ویگند ورودی 26 بیت
|
|
WD1
|
سفید
|
ویگند ورودی 26 بیت
|
|
J3
( 2 پین )
|
-BEL
|
قرمز
|
زنگ
|
|
+BEL
|
مشکی
|
زنگ
|

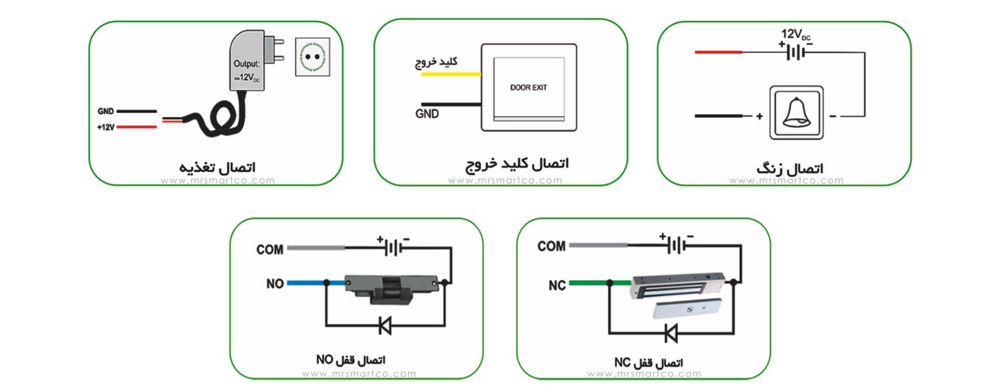

نحوه اتصال لوازم جانبی
_1000.jpeg)
تنظیمات اکسس کنترل بتا مدل 1201
برای انجام تنظیمات با وارد کردن کد زیر وارد منو تنظیمات شوید ، در صورت صحیح وارد کردن کد LED قرمز و زرد بصورت دائم روشن می شود.
.jpeg)
اگر بعد ورود به منو دستورالعملی را وارد نکنید دستگاه پس از چند دقیقه از منوی تنظیمات خارج می شود ، اگر در حین انجام تنظیمات اشتباهی صورت گیرد با دکمه * می توانید آنرا لغو نمایید .
جهت تغییر رمز ورود به منو بصورت زیر عمل کنید :
.jpeg)
جهت ریست کردن رمز ورود و بازگرداندن رمز به حالت پیش فرض ابتدا تغذیه دستگاه را قطع کرده و قاب پشت دستگاه را باز کنید ، سپس دکمه RST در پشت کارت خوان را فشرده و نگه دارید و تغذیه دستگاه را وصل کنید . پس از 5 ثانیه LED قرمز و بازر 10 بار پشت سر هم می زنند ، سپس دکمه RST را رها کنید . ( در این روش تنظیمات انجام شده پاک نخواهد شد )
تعریف کاربر
تعریف کارت با کد کاربری
کد کاربری یک شماره سه رقمی از 000 تا 999 می باشد . ( در صورت وارد کردن کد کاربری تکراری دستگاه 2 بوق کوتاه می زند )
_1000.jpeg)
تعریف رمز عبور
به ازای هر کد کاربری یک رمز عبور قابل تعریف است .
.jpeg)
تغییر رمز عبور با استفاده از کد کاربری
_1000.jpeg)
تغییر رمز عبور با استفاده از رمز عبور قدیمی
پس از وارد کردن رمز عبور صحیح رله فعال می شود .
_1000.jpeg)
تعریف کاربر کارت و رمز
در صورت تعریف کاربر کارت و رمز ، جهت فعال نمودن رله ابتدا کارت را مقابل دستگاه گرفته و پس از شنیدن صدای بوق رمز را وارد کنید . ( برای این دستگاه مد عملکرد تعریف نمی شود و کاربران مطابق دستور العمل تعریف شده قابل استفاده هستند )
_1000.jpeg)
حذف کاربر
حذف کاربر با استفاده از کارت
.jpeg)
حذف کاربر با استفاده از کد کاربری
در صورتی که کد کاربری وارد شده در حافظه موجود نباشد دستگاه 2 بوق کوتاه خواهد زد .
.jpeg)
حذف تمام کاربران
.jpeg)
تنظیم زمان عملکرد رله
به عنوان مثال عدد 030 به معنای زمان 3 ثانیه یا عدد 123 به معنای 12.3 می باشد و حداکثر زمان عملکرد رله 25.5 ثانیه قابل تنظیم است .
.jpeg)
