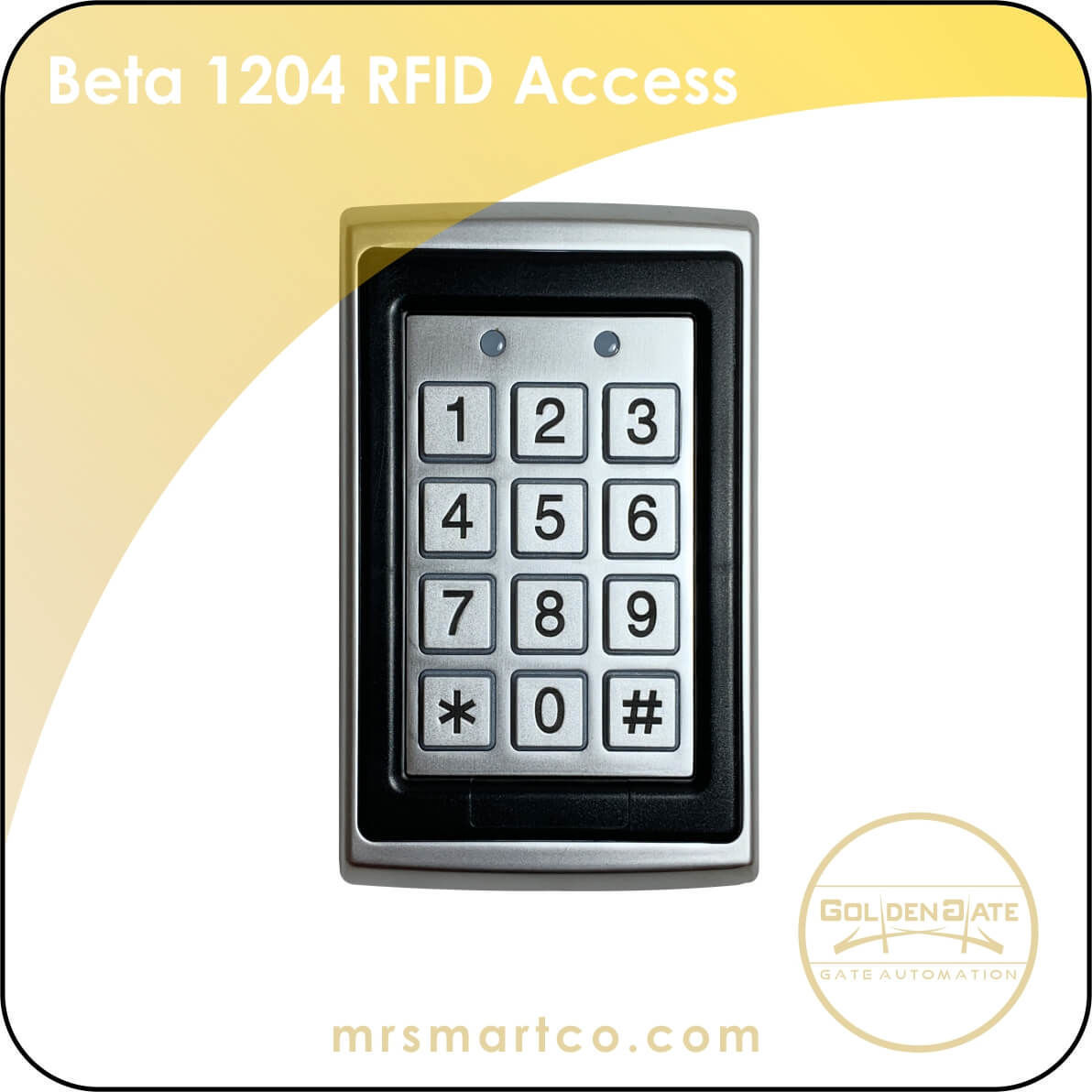

کارتخوان 1204 بتا دستگاهی است که جهت کنترل تردد بکار می رود . با استفاده از این محصول می توان سطح دسترسی افراد و کارکنان به قسمت های مختلف ساختمان ، اداره و ... را محدود و کنترل نمود ، همچنین قابلیت از قابلیت گزارش گیری برخوردار است که می توان ساعات ورود و خروج افراد و مدت زمان کارکرد کارکنان را جهت تعیین حقوق مشخص نمود .
دستگاه کنترل تردد بتا 1204 از ولتاژ کاری 12 ولت DC برخوردار است و دارای یک رله آزاد جهت اتصال قفل برقی می باشد که می توان برای ایم امر از سوکت های NO ، COM و NC استفاده نمود . اکسس بتا 1204 مجهز به سنسور و آلارم ضد سرقت می باشد که در صورت فعال نمودن آن به محض اینکه دستگاه از محل نصب جدا شود و یا اینکه درب باز بماند ، آلام هشدار فعال می شود .
آلارم باز بودن درب زمانی به صدا در می آید که از یک مگنت برای درب استفاده شود . اگر از یک مگنت برای قفل نمودن درب استفاده شود و درب به صورت طبیعی باز شود اما بعد از 1 دقیقه بسته نشود ، بازر داخلی به مدت 1 دقیقه شروع به زدن می کند تا یادآوری کند درب باز است .
قابلیت معرفی 2000 کاربر را از طریق کارت ، تگ و رمز از دیگر مزایای اکسس کنترل 1204 بتا می باشد و می توان در هنگام معرفی هر کارت ، کد کاربری مشخصی را به آن کارت اختصاص داد تا امکان مسدود کردن کاربر بدون حضور فیزیکی کارت یا مسدود کردن در هنگام گم شدن کارت وجود داشته باشد . ویژگی دیگر کارتخوان بتا 1204 دارا بودن ویگند ( Wiegand ) 26 بیت است که امکان نصب کارت ریدر را در محیطی جدا از دستگاه کارتخوان فراهم می کند .
نحوه نصب اکسس کنترل بتا مدل 1204
پس از بازکردن پیچ دستگاه قاب پشت را جدا کنید . چهار سوراخ روی دیوار ایجاد کنید و قاب پشت دستگاه را روی دیوار نصب کنید ، پس از انجام سیم کشی دستگاه را روی قاب فیکس نمایید .
_1000.jpeg)
جدول سیم بندی کارتخوان بتا مدل 1204
|
نام
|
رنگ
|
عملکرد
|
|
D0
|
قرمز
|
ورودی و خروجی ویگند (Wiegand )
|
|
D1
|
مشکی
|
ورودی و خروجی ویگند (Wiegand )
|
|
OPEN
|
آبی
|
کلید تحریک دست ( EXIT DOOR )
|
|
12V+
|
سبز
|
تغذیه مثبت 12 ولت ورودی
|
|
GND
|
قرمز
|
تغذیه منفی ورودی
|
|
NO
|
مشکی
|
خروجی رله نرمالی اُپن ( Normaly Open )
|
|
COM
|
سبز
|
خروجی رله مشترک ( COM )
|
|
NC
|
سفید
|
خروجی رله نرمالی کلوز ( Normaly Close )
|
تنظیمات اکسس کنترل بتا مدل 1204
برای ورود به منوی تنظیمات کد زیر را وارد کنید :
.jpeg)
رمز ورود به منو در حالت پیش فرض 999999 است . برای خروج از مد برنامه ریزی کلید * را فشار دهید .
تغییر رمز ورود به منو
.jpeg)
رمز جدید باید بین 6 تا 8 رقم باشد .
تعریف مد عملکرد دستگاه
فقط کارت
.jpeg)
کارت و رمز
.jpeg)
کارت یا رمز
.jpeg)
دستگاه در حالت پیش فرض بر روی مد کارت یا رمز قرار دارد . در مد " فقط کارت " دکمه های روی صفحه کلید غیر فعال می شوند و در مد " کارت و رمز " رمز عبور عمومی فعال است .
تعریف و حذف کاربر
جهت تعریف و حذف کاربر به دو طریق می توان اقدام نمود : از طریق کارت مدیر و صفحه کلید .
تعریف کارت از طریق کارت مدیر
 (1)._1000.jpeg)
در صورت کددهی کارت ها با کارت مدیر ، کد کاربری کارت ها از 1 تا 2000 بطور اتوماتیک افزایش میابد .
حذف کارت از طریق کارت مدیر
 (1)._1000.jpeg)
تعریف کارت با استفاده از خود کارت
.jpeg)
جهت تعریف چند کارت به صورت پیوسته ، پس از وارد کردن عدد 1 کارت ها را یکی یکی مقابل کارتخوان قرار دهید .
حذف کارت با استفاده از خود کارت
.jpeg)
جهت حذف چند کاربر به صورت پیوسته ، پس از وارد کردن عدد 2 کارت ها را یکی یکی مقابل کارتخوان قرار دهید .
تعریف کارت با استفاده از شماره کارت
.jpeg)
شماره کارت عددی 8 یا 10 رقمی می باشد که بر روی آن چاپ شده است .
حذف کارت با استفاده از شماره کارت
.jpeg)
تعریف کارت با استفاده از کد کاربری
_1000.jpeg)
حذف کارت با استفاده از کد کاربری
_1000.jpeg)
حذف تمام کاربران
 (1).jpeg)
تنظیم زمان عملکرد رله خروجی
.jpeg)
زمان عملکرد رله بین 0 تا 99 ثانیه قبل تنظیم است . در حالت پیش فرض کارخانه زمان عملکرد 5 ثانیه تنظیم شده است .
بازگشت به تنظیمات کارخانه
جهت بازگشت به تنظیمات کارخانه ابتدا برق دستگاه را قطع کنید و کلید مربع را فشرده و نگه دارید . برق دستگاه را وصل کنید ، دستگاه یک بوق می زند و چراغ LED سبز می شود سپس کلید مربع را رها کنید . دو کارت EM را مقابل دستگاه قرار دهید پس از آن LED قرمز می شود . با انجام این عملیات همه تنظیمات دستگاه به تنظیمات پیش فرض کارخانه باز خواهد گشت ولی کاربران تعریف شده حذف نخواهند شد .
از سیستم های اکسس کنترل می توان برای فرمان دادن به انواع درب اتوماتیک ( ائم از پارکینگی ، شیشه ای و ... ) ، کرکره برقی ، راهبند و سیستم های اتوماتیک استفاده نمود . علاوه بر آن در بعضی از مدل ها مانند اکسس کنترل BSI 1204 امکان گزارش گیری از ترددها به منظور حضور و غیاب افراد و کارکنان یک مجموعه را نیز فراهم می آورد .
