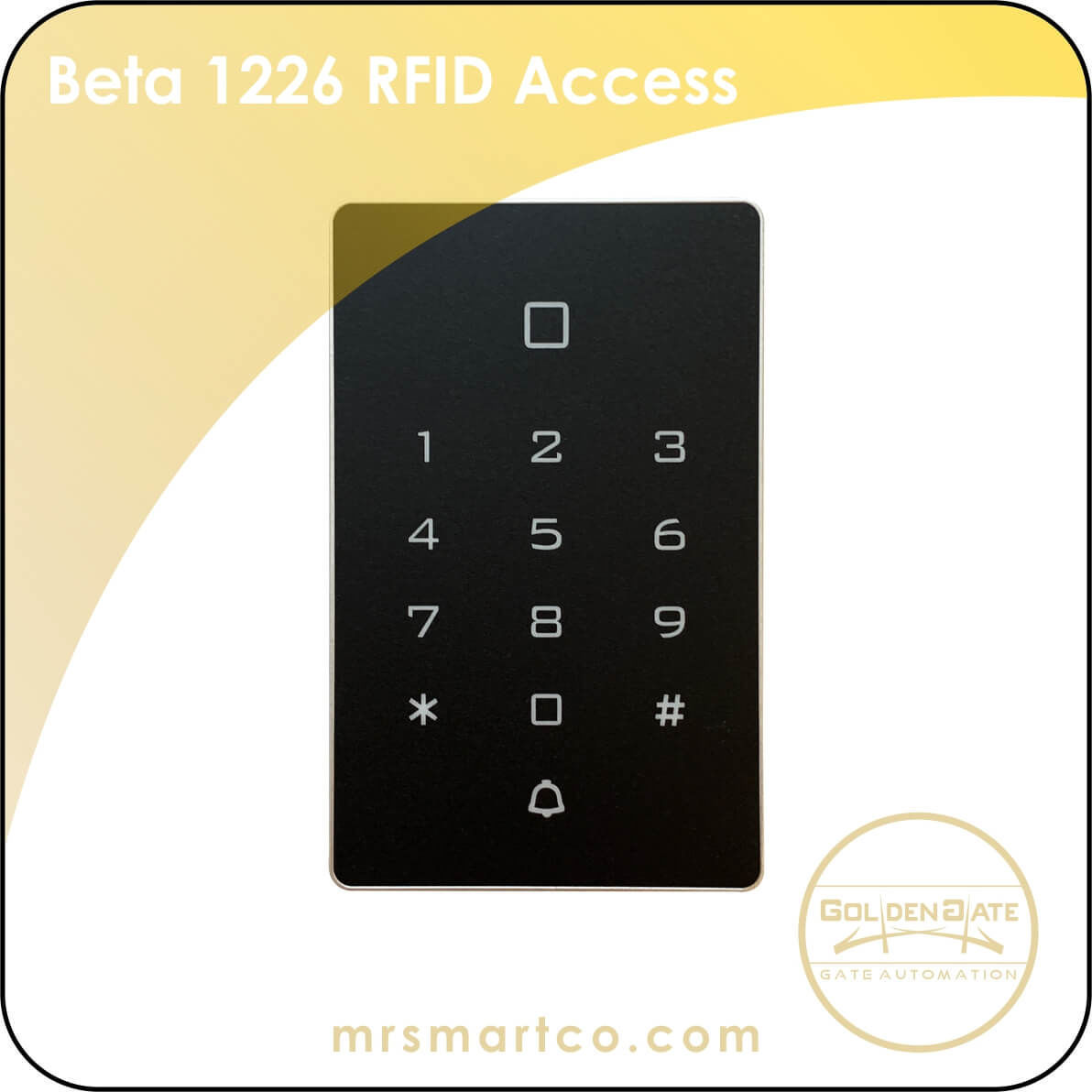

از سیستم اکسس کنترل می توان برای کنترل ورودی هایی که دارای قفل برقی یا آیفون تصویری هستند ، جهت کنترل تردد استفاده نمود . اکسس کنترل 1226 بتا دارای یک رله آزاد می باشد که اجازه اتصال انواع قفل برقی را به دستگاه می دهد ، مدت زمان عملکرد این رله جهت ارسال فرمان باز شدن به قفل را می توان از 0 تا 99 ثانیه تنظیم نمود و همچنین می توان عملکرد رله را در صورت نیاز در دو حالت ON / OFF برنامه ریزی نمود .
اکسس کنترل BETA 1226 از ظرفیت معرفی 2000 کاربر برخوردار می باشد که این کاربران را می توان بصورت کارت و رمز تعریف نمود . جهت سهولت در تردد ، دستگاه قابلیت اتصال کلید کنترل بصورت دستی را نیز دارد . کارتخوان 1226 بتا دارای یک ورودی جهت اتصال کارت ریدر می باشد که می توان کارت ریدر را در محلی دورتر از دستگاه قرار داد .
سهولت در حذف کاربران یکی از مهم ترین انتظارات مشتریان اکسس کنترل می باشد که دستگاه کارتخوان بتا 1226 این امکان را فراهم آورده تا در زمان معرفی هر کاربر به دستگاه ، برای هر کاربر کد کاربری تعریف نمود تا در صورت لزوم بدون حضور فیزیکی کاربر یا کارت گم شده ، اقدام به حذف کاربر مورد نظر یا کارت گم شده نمود . همچنین می توان از طریق کارت مستر ( کارت مدیر ) نیز می توان کاربر را معرفی و یا حذف نمود .
یکی از مهمترین انتظارات مشتریان از یک اکسس کنترل ، سهولت در حذف کاربران بد حساب یا کارت های مفقود شده است که اکسس کنترل 1226 ، با اختصاص شماره کاربری به هر کاربر ، این امکان را فراهم کرده است . همچنین امکان کددهی و حذف کاربران از طریق مستر کارت هم وجود دارد .
نحوه نصب اکسس کنترل بتا مدل 1226

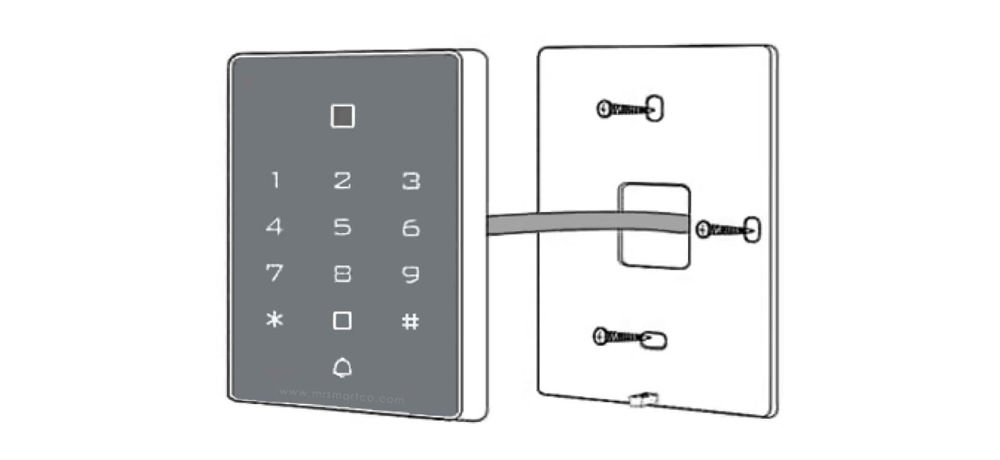

پس از باز کردن پیچ دستگاه قاب پشت را جدا کنید ، چهار سوراخ روی دیوار ایجاد کنید و قاب پشت دستگاه را روی دیوار نصب کنید و پس از انجام سیم کشی دستگاه را روی قاب فیکس کنید .
_1000.jpeg)
جدول سیم بندی اکسس کنترل بتا مدل 1226
|
نام
|
رنگ
|
عملکرد
|
|
+Bell
|
صورتی
|
سیم کلید زنگ
|
|
-Bell
|
صورتی
|
سیم کلید زنگ
|
|
D0
|
سبز
|
ورودی و خروجی ویگند
|
|
D1
|
سفید
|
ورودی و خروجی ویگند
|
|
OPEN
|
زرد
|
کلید تحریک دستی Exit Door
|
|
12V+
|
قرمز
|
تغذیه مثبت ورودی 12 ولت
|
|
GND
|
مشکی
|
تغذیه منفی ورودی
|
|
NO
|
آبی
|
خروجی رله نرمالی اُپن ( Normaly Open )
|
|
COM
|
بنفش
|
خروجی رله مشترک ( COM )
|
|
NC
|
نارنجی
|
خروجی رله نرمالی کلوز ( Normaly Close )
|
تنظیمات اکسس کنترل بتا مدل 1226
ورود به منو
.jpeg)
رمز ورود به منو در حالت پیش فرض 999999 می باشد و جهت خروج از مد برنامه ریزی کلید * را فشار دهید .
تغییر رمز ورود به منو
.jpeg)
رمز تعریف شده می بایست 6 تا 8 رقمی باشد .
تعریف مد عملکرد دستگاه
فقط کارت
.jpeg)
کارت و رمز
.jpeg)
کارت یا رمز
.jpeg)
دستگاه در حالت پیش فرض بر روی مد کارت یا رمز قرار دارد . در مد فقط کارت ، دکمه های روی صفحه کلید غیر فعال می شوند و در مد کارت و رمز ، رمز عبور عمومی فعال است .
تعریف و حذف کاربران از دو طریق کارت مدیر و صفحه کلید امکان پذیر می باشد .
تعریف و حذف کاربر از طریق کارت مدیر
تعریف کارت از طریق کارت مدیر
_1000.jpeg)
در صورت کددهی کارت ها با کارت مدیر ، کد کاربری کارت ها از 1 تا 2000 به صورت اتوماتیک افزایش می یابد .
حذف کارت از طریق کارت مدیر
_1000.jpeg)
تعریف و حذف کاربر از طریق صفحه کلید
تعریف کارت با استفاده از خود کارت
.jpeg)
جهت تعریف چند کارت به صورت پیوسته ، پس از وارد کردن عدد 1 کارت ها را یکی یکی مقابل کارتخوان قرار دهید .
تعریف کارت با استفاده از شماره کارت
.jpeg)
شماره کارت عددی 8 یا 10 رقمی است که بر روی کارت چاپ شده است .
تعریف کارت با کد کاربری
.jpeg)
تعریف کارت با کد کاربری با استفاده از شماره کارت
.jpeg)
در این روش کد کاربری عددی بین 1 تا 2000 می باشد . جهت تعریف نمودن چندین کارت با کد کاربری به صورت پیوسته به روش زیر عمل نمایید :
_1000.jpeg)
تعریف رمز شخصی برای هر کارت در مد کارت و رمز
ابتدا مد عملکرد دستگاه را به کارت و رمز تغییر دهید سپس به روش زیر کارت را تعریف کنید .
.jpeg)
اگر کارت از قبل بر روی دستگاه تعریف شده باشد هنگام تعریف آن در این مد ، بوق ناموفق می زند . در این صورت ابتدا کارت را پاک کنید سپس طبق روش فوق کارت را تعریف کنید .
تعریف رمز عبور برای کاربرها
.jpeg)
برای هر کد کاربری یک رمز عبور قابل تعریف است و پس از تعریف رمز ، جهت باز شدن درب بعد از وارد کردن رمز دکمه # را فشار دهید .
تغییر رمز عبور کاربران
_1000.jpeg)
حذف کارت با استفاده از خود کارت
.jpeg)
جهت حذف چند کاربر به صورت پیوسته ، پس از وارد کردن عدد 2 کارت ها را یکی یکی مقابل کارتخوان قرار دهید .
حذف کارت با استفاده از شماره کارت
.jpeg)
حذف کاربر با استفاده از شماره کاربری
.jpeg)
حذف تمام کاربران
.jpeg)
با انجام دستور فوق تمام کارت ها و رمز عبور کاربران حذف خواهند شد ولی کارت های مدیر و رمز عبور عمومی حذف نخواهد شد .
تعریف رمز عبور عمومی
..jpeg)
رمز عبور عمومی در مد کارت یا رمز و مد کارت و رمز فعال می باشد و فقط یک رمز عمومی قابل تعریف است . با تعریف رمز جدید ، رمز قبلی پاک می شود .
حذف رمز عبور عمومی
.jpeg)
تنظیم زمان عملکرد رله
..jpeg)
زمان عملکرد رله بین 0 تا 99 ثانیه قابل تنظیم است که در حالت پیش فرض این زمان 5 ثانیه تنظیم شده است .
باز گشت به تنظیمات کارخانه
جهت بازگشت به تنظیمات کارخانه به روش زیر عمل کنید :
ابتدا برق دستگاه را قطع کنید و کلید OPEN ( سیم زرد و مشکی ) را فشرده و نگه دارید . برق دستگاه را وصل کرده و تا شنیدن صدای دو بوق کوتاه صبر کنید سپس کلید OPEN را رها کنید . چراغ LED سبز خواهد شد ، سپس دو کارت EM را مقابل دستگاه قرار دهید پس از آن LED قرمز می شود .
با انجام مراحل فوق همه تنظیمات دستگاه به تنظیمات پیش فرض کارخانه باز خواهد گشت ولی کاربران تعریف شده حذف نخواهند شد . دو کارت EM که هنگام تنظیم کارخانه مقابل دستگاه قرار گرفته شد به عنوان ، کارت اول کارت مدیر تعریف کاربران و کارت دوم کارت مدیر حذف کاربران تعریف خواهند شد .
