بین دستگاه حضور و غیاب و اکسس کنترل تفاوت عمده ای وجود ندارد .اکسس کنترل ها عموما برای کنترل تردد در محل مورد نظر نصب می گردند و فقط اجازه ورود و خروج افراد مجاز به محل را می دهند . برخی از دستگاه ها قابلیت گزارش ورود و خروج افراد را داشته و امکان دادن گزارش با زمان و تاریخ را دارا می باشد که با نام سیستم حضور غیاب شناخته می شوند . اکسس کنترل تحت شبکه سیماران مدل FPN63K یا به عبارتی دستگاه حضور و غیاب سیماران مدل FPN63K علاوه بر کنترل تردد کاربران ، امکان ثبت زمان ترددها و گزارش گیری جهت محاسبه حقوق و دستمزد را تحت شبکه ارائه می کند .

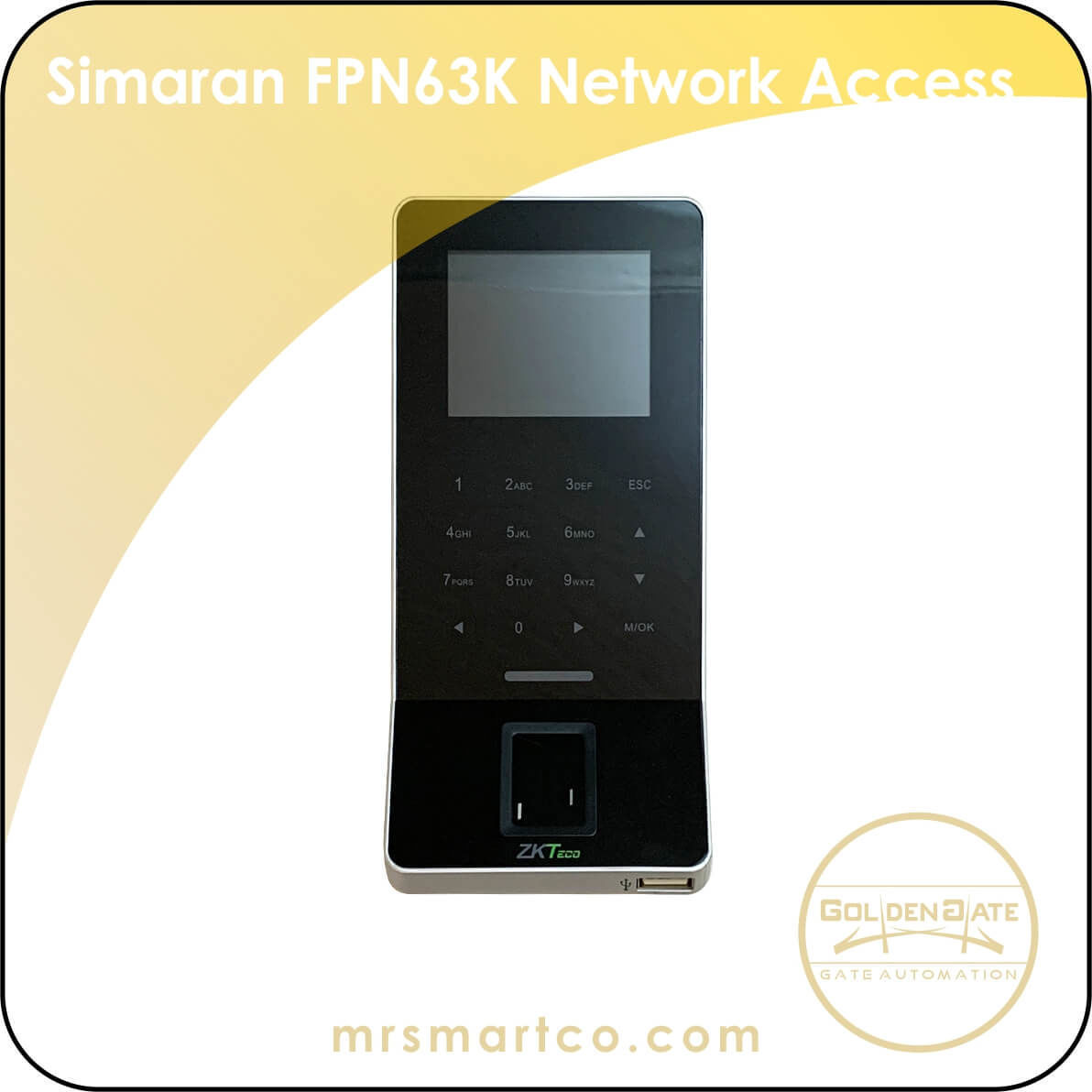

اکسس تحت شبکه SIMARAN FPN63K دستگاهی است که جهت کنترل تردد در اماکن مختلف نصب می گردد و عملکرد آن از طریق دادن رمز ، خواندن کارت و شناسایی اثر انگشت می باشد . ولتاژ کاری حضور غیاب تحت شبکه سیماران مدل FPN63K از برق 12 ولت DC می باشد و از یک صفحه نمایش 2.4 اینچ و صفحه کلید لمسی جهت نمایش مشخصات کاربر بهره می برد و از قابلیت اتصال به قفل الکتریکی ، سنسور درب ، زنگ درب ، آلارم و دکمه خروج را برخوردار می باشد . اکسس اثر انگشتی تحت شبکه FPN63K سیماران دارای ظرفیت ثبت 30000 تردد می باشد و می توان 5000 کاربر کارت و 3000 کاربر اثر انگشت را به دستگاه معرفی نمود ، همچنین می توان برای هر کاربر تا 10 اثر انگشت معرفی نمود .
دستگاه کنترل تردد تحت شبکه FPN63K دارای ورودی USB و سیستم عامل لینوکس است و از ورودی RS232/485 جهت ارتباط با شبکه برخوردار می باشد ، همچنین از سیستم ارتباط بیسیم کد گذاری شده با WiFi داخلی بهره مند می باشد . اکسس FPN63K سیماران دارای سریع ترین الگوریتم شناسایی اثر انگشت در کمتر از یک ثانیه می باشد که از عملکردی دقیق و بدون خطا برخوردار است .
براي اضافه کردن سیستم کنترل تردد به تمامی درب هاي اتوماتیک کافیست خروجی رله کنترل تردد را به ورودي دستی برد کنترل درب اتوماتیک وصل کرد . در صورتیکه ورودي دستی مرکز کنترل درب اتوماتیک Normally Open باشد ، خروجی Normally Open رله کنترل تردد را به آن وصل کنید ( ترمینال هاي NO و COM کنترل تردد را به ورودي دستی برد درب اتوماتیک وصل کنید ) و درصورتیکه ورودي دستی برد کنترل درب اتوماتیک Normally Close باشد ، خروجی Normally Close رله کنترل تردد را به آن وصل کنید ( ترمینال هاي NC و COM کنترل تردد را به ورودي دستی برد درب اتوماتیک وصل کنید )

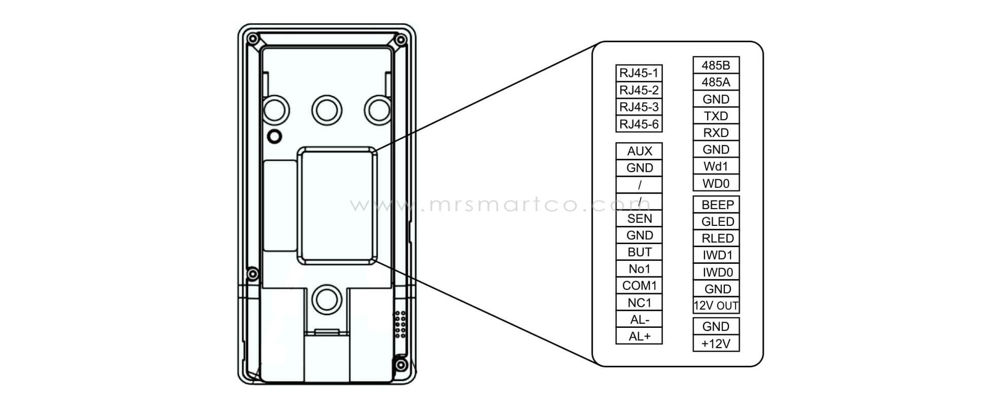

جدول سیم بندی اکسس تحت شبکه سیماران مدل FPN63K
|
نام
|
عملکرد
|
نام
|
عملکرد
|
|
485B
|
RS485
|
RJ45-1
|
Ethernet
|
|
485A
|
RJ45-2
|
|
GND
|
RJ45-3
|
|
TXD
|
RS232
|
RJ45-6
|
|
RXD
|
AUX
|
تغذیه کمکی
|
|
GND
|
GND
|
|
WD1
|
ویگند خروجی
|
/
|
Reserved
|
|
WD0
|
/
|
|
BEEP
|
BEEP
|
SEN
|
سنسور درب
|
|
GLED
|
LED سبز
|
GND
|
تغذیه منفی
|
|
RLED
|
LED قرمز
|
BUT
|
دکمه خروج
|
|
IWD1
|
ویگند ورودی
|
NO1
|
قفل الکتریکی
|
|
IWD0
|
COM1
|
|
GND
|
تغذیه منفی خروجی
|
NC1
|
|
12V OUT
|
تغذیه مثبت 12 ولت خروجی
|
-AL
|
تغذیه منفی آلارم
|
|
GND
|
تغذیه منفی ورودی
|
+AL
|
تغذیه مثبت آلارم
|
|
12V+
|
تغذیه مثبت 12 ولت ورودی
|
|
مراحل راه اندازی اکسس کنترل سیماران مدل FPN63K
گام اول : دستگاه را نصب کرده و سپس روشن کنید .
گام دوم : کاربران را با ثبت اثر انگشت ، رمز یا کارت به دستگاه معرفی کنید . سپس با توجه به موقعیت شغلی آن ها را با کاربران عادی یا مدیر دسته بندی کنید .
گام سوم : بعد از ثبت کاربران مطمئن شوید که اثر انگشت ، رمز یا کارت آن ها توسط دستگاه تایید می شود .
گام چهارم : تنظیمات ارتباطی دستگاه را انجام دهید ، سپس نرم افزار کنترل تردد را روی کامپیوتر نصب کنید و اطلاعات کاربران را از دستگاه به نرم افزار انتقال داده و آن ها را در محیط نرم افزار تکمیل کنید . انتقال اطلاعات می تواند از طریق TCP/IP ، RS232/RS485 ، USB یا WIFI صورت گیرد .
گام پنجم : مطمئن شوید که تاریخ و ساعت دستگاه صحیح باشد . در این صورت می توانید از امکانات حضور و غیاب دستگاه استفاده کنید .
گام ششم : آخر هر ماه اطلاعات حضور و غیاب / تردد را از دستگاه به نرم افزار حضور و غیاب / کنترل دسترسی انتقال دهید .

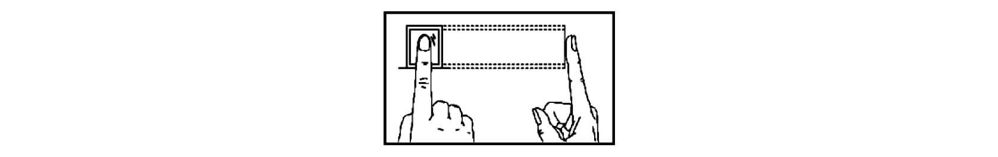

نحوه قرار گرفتن انگشت روی سنسور
انگشت را با قرار گرفتن یکی از انگشت های سبابه ، میانی و حلقه ثبت کنید .
روش صحیح
_1000.jpeg)
روش غلط
_1000.jpeg)

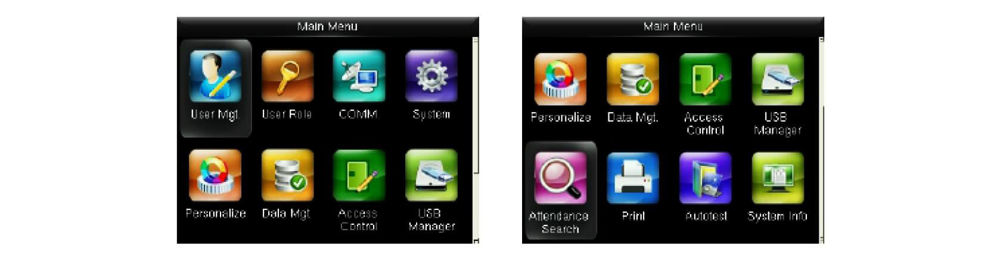

منوی اصلی
در صفحه اصلی دکمه M/OK را فشار دهید تا وارد منوی اصلی دستگاه شوید
_1000.jpeg)
1- کاربران ( User )
اطلاعات پایه کاربر مانند شناسه ( ID ) ، اثر انگشت ، کارت ، رمز و ... را در این قسمت می توانید مشاهده کنید . اطلاعات را در این قسمت می توانید اضافه ، حذف یا ویرایش کنید .
2- نقش کاربر ( User Role )
تنظیم نقش کاربران برای دسترسی به منو و تغییر تنظیمات در این قسمت صورت می گیرد .
3- تنظیمات ارتباط ( Communication )
پارامترهای ارتباطی را در این قسمت تنظیم کنید . آدرس IP ، Gateway ، Subnet mask ، Baud rate ، شماره دستگاه ، رمز ارتباطات و ... می توانند در این قسمت تنظیم شوند .
4- سیستم ( System )
داده ها در این قسمت مدیریت می شوند و پارامترهای سیستم از قبیل پارامترهای پایه ، پارامترهای واسط ، پارامترهای اثر انگشت و حضور و غیاب ، نمایشگر و سایر موارد قابل ویرایش است .
5- شخصی سازی ( Personalize )
این منو شامل تنظیمات رابط کاربری ، صدا ، برنامه زنگ ، تنظیمات وضعیت ثبت تردد و تنظیمات کلید های میانبر می باشد .
6- مدیریت داده ها ( Data Management )
برای پاک کردن اطلاعات حضور و غیاب ، پاک کردن تردد ها ، حذف کردن مدیران و نقش کاربران و حذف پس زمینه و ... از این منو می توانید استفاده کنید .
7- کنترل دسترسی ( Access Control )
این منو شامل تنظیمات پارامترهای مربوط به قفل می باشد .
8- مدیریت USB ( USB Management )
در این قسمت با استفاده از فلش USB می توانید اطلاعات کاربر یا داده های حضور و غیاب را به کامپیوتر یا سایر دستگاه های حضور و غیاب انتقال دهید .
9- جستجوی رکورد ( Attendance Search )
در این بخش می توانید رکوردهای ثبت شده در دستگاه را جستجو کنید .
10- عیب یابی ( Auto Test )
آزمایش ماژول های مختلف دستگاه از جمله آزمایش صفحه نمایشگر ، صدا ، کلیدها ، سنسور اثر انگشت و ساعت در این قسمت صورت می گیرد .
11- اطلاعات سیستم ( System info )
برای دستیابی به اطلاعات حافظه و نسخه نرم افزار و سایر اطلاعات دستگاه می توانید از این منو استفاده کنید .
